이동식 배출가스 측정기

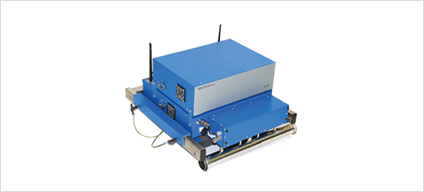

5세대 이동식 배출가스측정기(PEMS)

모델명 :

앞서 소개된 ECOSTAR에서 경량화된 5세대 PEMS 측정기로, 차량 총중량에 관계없이
디젤 및 가솔린, CNG 엔진 차량의 차대동력계 모드 시험과 실제 도로 주행상태에서의
CO, CO2, NOx 의 중량단위분석(g/km) 및 연비(km/l) 단위로 정밀하게 측정

  • 소형차종 설치 사진1

  • 소형차종 설치 사진2

  • 소형차종 설치 사진3

  • 대형차종 설치 사진1

  • 대형차종 설치 사진2

  • 비도로용차종 설치 사진1

  • 비도로용차종 설치 사진2

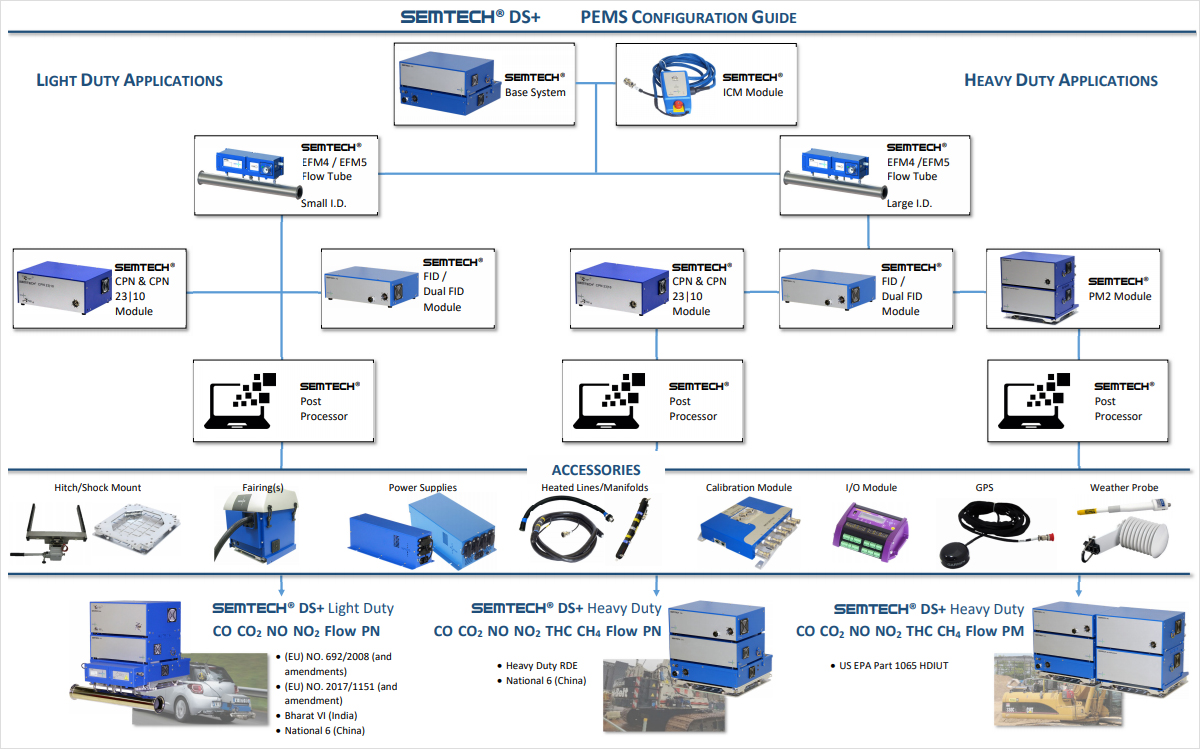

시험차량에 따른 장비 구성(소형 / 대형/ 비도로)

구성 제품의 측정 방식 및 중량, 규제 법규

Weight
(kg)		 Compliance
GAS Gas Analysis System Non-dispersive IR Measures CO, CO2 and with EFM, calculates fule economy 8.9 US EPA 40 CFR, Part 1065 Subparts D and J
US EPA 40 CFR, Part 86 Heavy-Duty
HD Europe: Regulation (EU) 2018/932 and Regulation (EU) 2016/1718
NRMM Europe: Regulation (EU) 655-2017 and Regulation (EU) /2016-1628
EU Regulation No. 692/2008 and its amendments 2016/427 and 2016/646
EU Regulation No. 2017/1151 and its amendment 2017/1154
India Bharat VI
China National 6
Non-dispersive UV Measuress NO,NO2
SCS Sample Cond. System Sampling Provides sample conditioning 10.9
EFM4 Exhaust Flow Meter Flow tube Measures exhaust flow Tube size
dependent

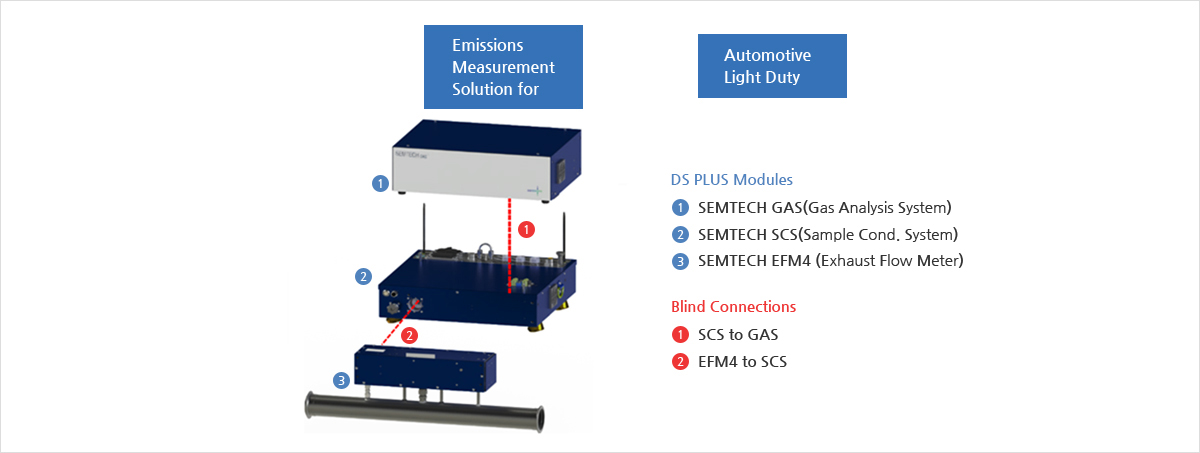

가스상 입자 배출가스 분석기 장비연결 구성도

가스상 배출가스 PEMS 장비 측정방식

구분 THC CH4 CO CO2 NO NO2 EFM
측정
원리		 FID FID NDIR NDIR NDUV NDUV PITOT
측정
범위		 0-100ppmC
0-30,000ppmC		 0-100ppmC4
0-30,000ppmC4		 0~8% 0~20% 0~3,000ppm 0~500ppm 1,000cc
~ 20,000cc
분해능 0.1ppmC 0.1ppmC 10ppm 0.01% 0.3ppm 0.3ppm 1 CFM
직선성 Intercept ≤ 0.5%
of range
0.990 ≤ Slope ≤ 1.010
SEE ≤ 1.0% of range
R2 ≥ 0.998		 ← intercept ≤0.5% of range
0.99 ≤ Slope ≤ 1.01
R2 ≥0.998		 ← intercept ≤0.5% of range
0.99 ≤ Slope ≤ 1.01
R2 ≥0.998		 ← < 1.0% of full
scale
정밀도 ± 2% ± 2% ± 3% ± 3% ± 2% ± 2% ± 1%
재현성 ± 1.0% ± 1.0% ± 2% ± 2% ± 1% ± 1% -
Span
Drift		 ± 1.0% ± 2% ± 2% ± 2% ± 2% -
Zero
Drift		 ± 5ppmC ± 1.0% ± 0.005% ± 0.1% ± 2ppm ± 2ppm -
응답
시간		 < 3.5초 < 3.5초 < 3.5초 < 3.5초 < 3.5초 < 3.5초 -

SEMTECH SINGLE FID - THC 분석기

  • 특징

    측정항목 : THC

    측정방식 : FID

    Heated Filter, Heated Sample line, 스테인레스 스틸 피팅으로 온도제어 용이

    히팅 온도 : 약 200℃

    워터트랩, Nafion 드라이어 장착

    측정범위 조절 가능

    진동 및 충격에 강한 설계

주요사양

측정 범위(조절가능) 최소 : 0-100ppmC 전원 12VDC
최대 : 0-30,000ppmC 사용온도 -10℃~45℃
정밀도 ± 1% 중량 11.2kg
재현성 ± 1% 데이터 전송 Ethernet
Zero drift ± 1% 예열시간 30~60분
응답시간 < 2.5초 샘플라인 온도 최대 200℃

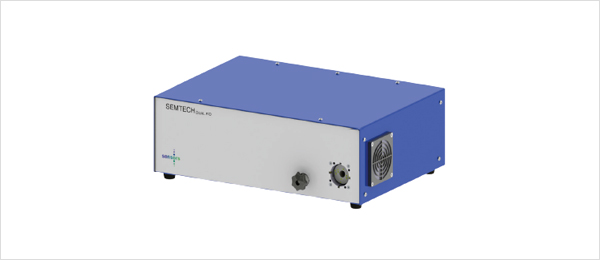

SEMTECH DUAL FID - CH4, THC 분석기

  • 특징

    측정항목 : CH4, THC

    측정방식 : FID

    Heated Filter, Heated Sample line, 스테인레스 스틸 피팅으로 온도제어 용이

    히팅 온도 : 약 200℃

    측정범위 조절 가능

    진동 및 충격에 강한 설계

주요사양

측정 범위(조절가능) 최소 : 0-100ppmC 전원 12VDC
최대 : 0-40,000ppmC 사용온도 -10℃~45℃
정밀도 ± 1% 중량 11.2kg
재현성 ± 1% 데이터 전송 Ethernet
Zero drift ± 1% 예열시간 30~60분
응답시간 < 2.5초 샘플라인 온도 최대 200℃

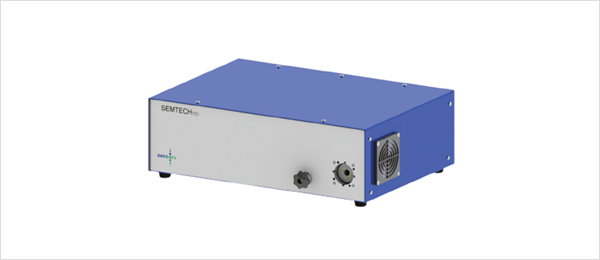

SEMTECH GAS CO,CO2,NO,NO2 분석기

  • 특징

    측정항목 : CO,CO2, NO, NO2

    측정방식 : NDIR, NDUV

    다른 측정모듈과 별도로 독립운영 가능

    EFM과 연결하여 높은 정밀도로 배출가스 농도, 유량, 연비 등 실시간 모니터링

    진동 및 충격에 강한 설계

주요사양

CO CO2 NO NO2
측정 범위 0 - 8% 0 - 18% 0 - 3000 ppm 0 - 1000 ppm
분해능 10 ppm 0.01% 0.1 ppm 0.1 ppm
정밀도 ± 2% ± 2% ± 2% ± 2%
재현성 ± 2% ± 2% ± 2% ± 2%
Span Drift ± 2% ± 2% ± 2% ± 2%
Zero Drift ± 50ppm ± 0.1% ± 5ppm

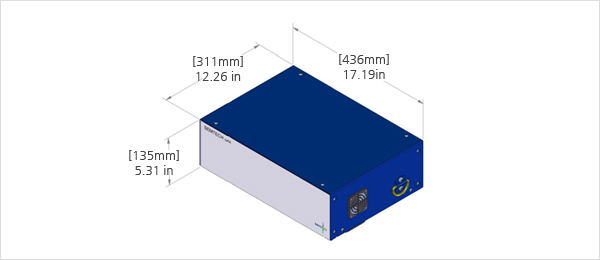

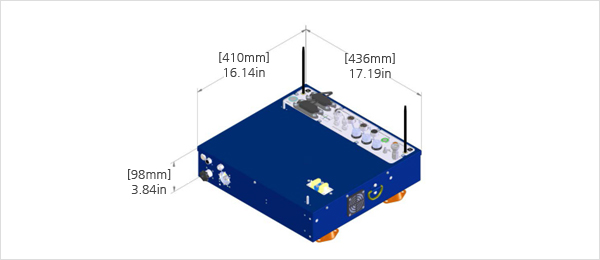

SEMTECH SCS 중앙 컨트롤 및 컨디셔닝 모듈

  • 특징

    작동의 핵심 모듈

    샘플링 시스템 : SEMTECH®SCS(샘플 시스템)는 다양한 직경의 흐름 튜브 박스에
    직접 부착할 수 있는 후면 포트를 통해 샘플을 통과

    결합 구조 : SEMTECH® GAS 와 EFM4(유량계) 와 결합하여 사용하는 구조

    CAL 포트 단일화 : CALIBRATION 가스 포트는 제로 및 스팬 작동을 모두 지원

    2개의 전원 포트 : 모듈에 방해가 되지 않는 2개의 12VDC 전원포트

    진동 및 충격에 강한 설계

주요사양

전원 12VDC (공칭) 사용온도 -10℃~45℃
예열 시간 20분 중량 10.9kg
데이터 전송 Ethernet 면적 43.7 x 40.6 x 9.9 cm

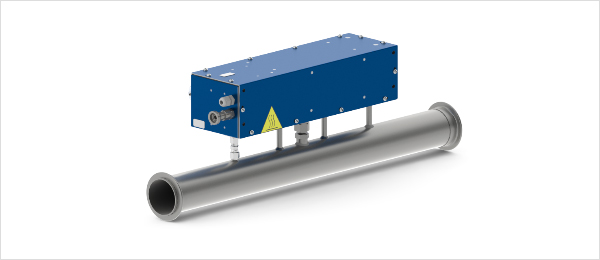

SEMTECH EFM(Exhaust Flow Meter)

  • 특징

    측정항목 : 자동차배출가스유량

    측정방식 : Pitot 차압방식

    장점 : 동결방지 시스템

    멀티 포인트 압력 고정밀센서

    차량 Back Pressure 보정기능

    자동 퍼지 기능

    자동 영점기능

주요사양

측정 온도 -5℃ ~ 700℃ 전원 12VDC
정밀도 ± 1% 사용온도 -10℃ ~ 45℃
유량 정밀도 ± 2% reading or 0.5% full scale 응답시간 < 2.5초
웜업시간 30분 통신 RS 232
데이터 속도 5Hz 분해능 0.1kg/hr

모델명 :

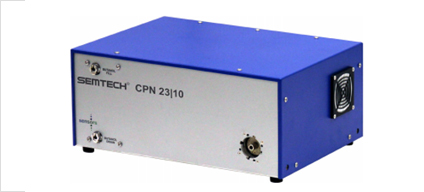

SEMTECH Continuous Particle Number 본체

5세대 PEMS 측정장비인 SEMTECH LDV 와 함께 사용 가능한 PEMS 측정기로 단위 체적의
기체나 액체 중에 존재하는 입자상 물질 농도의 개수(PARTICLE NUMBER)를 정밀하게 측정

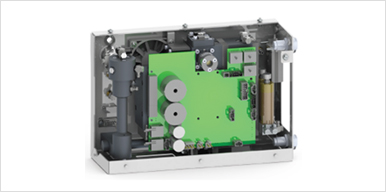

  • Internal CPC Module

  • CPN 측정기 본체

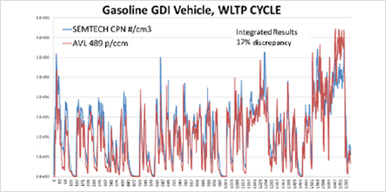

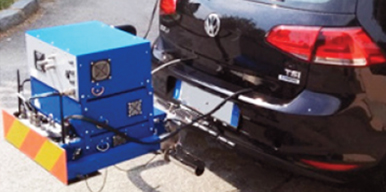

  • Official RDE Testing [Gaseous and PN]

제품의 사양

Parameter CPN
Minimum Particle Size 23nm option (standard): d50 approx. 23nm
10nm option: d50 approx. 15nm with minimum size < 10nm
Particle Concentration Range at CPC 0 - 1x104 #/cm3, calibrated
0 - 3x104 #/cm3, uncalibrated above 1x104
Dilution Ratio (nominal) High Dilution Option: Switchable between 1500:1, 3000:1
Low Dilution Option: Switchable between 120:1, 400:1
Calibrated Measurement Range (nominal) High Dilution Option: 0 - 6x107 #/cm3
Low Dilution Option: 0 - 8x106 #/cm3
Dimensions (W x D x H) 43.6 x 31.1 x 18.0 cm
17.2 x 12.3 x 7.1 inches
Weight Approximately 20kg (44lbs)
Power Requirements 12 VDC < 200W at steady state (including 1m heated sampling line)
Operating Environment -10°C to 40°C, 860 - 1020 mbar [up to 2500m above sea level]
