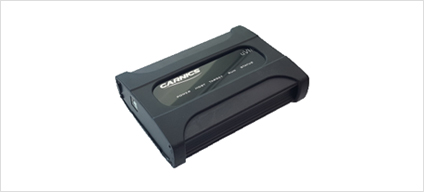

uVIM(Universal Vehicle Interface Module)

uVIM은 승용차뿐만 아니라 상용차의 진단 통신 변환이 가능한 범용 차량 통신 연동 모듈입니다.

하나의 통신모듈로 CAN(J1939/ISO15765), ISO14230-4 등 기본적인 차량 통신을 지원할 수 있도록 개발되어
다양한 시스템과 통신할 수 있습니다.
이러한 우수성을 기반으로 완성차 업체 및 엔진 제조사에 OEM 통신모듈로 채택되어 공급되고 있습니다.

uVIM 특징

CAN : 2.0B 지원, High Speed/Middle Speed 지원, Single Wire CAN 지원

K-line 통신 지원(ISO14230-4, ISO9141-2 등)

상용차 통신 가능 : 12V차량 뿐만 아니라 24V 차량 통신 가능

PC Interface : Microsoft Windows XP 이상 PC와 USB로 연결 가능

OEM 진단기(SCAN-200)에 연결하여 CAN 통신 차량 진단 가능

uVIM 사양

NO 품목 사양
1 케이스

색상 : BLACK

재질 : METAL & RUBBER

크기(mm) : 150(L) X 108(W) X 37(H)
2 CPU

CPU : 32비트 고성능 CPU
3 지시부

5x LED

USB 전원/통신(HOST/TARGET)/RUN/상태
4 전원

USB포트를 이용하여 전원 공급
5 내장 메모리

내장 메모리 : 8MB Flash
6 PC 통신

1x USB 2.0 Full-Speed 12Mbps

- USB Virtual COM Port Type
- Windows XP/Windows Vista/Windows 7/Windows 8/Windows 10 지원
7 차량 통신

CAN 2.0B

- High/Middle Speed CAN(Up to 1Mbps)
- Single Wire CAN(Optional item)

2x K-LINE

- KWP-2000, 9141-2, etc.

2x L-LINE

1x VPW/PWM(Optional item)

Additional Type(Optional item)
8 사용 환경

-10 ~ 60℃, 습도 90% 이하
9 케이블 컨넥터

차종별 진단컨넥터/케이블

통신케이블 : USB 케이블
