이동식 배출가스 측정기

4세대 이동식 배출가스측정기(PEMS)

모델명 :

차량 총중량 3.5톤 이상차량의 결함확인검사 PEMS 시험장비로써 디젤 및 가솔린,
CNG 엔진 차량의 차대동력계 모드 시험과 실제 도로 주행상태에서의 CO,CO2,NOx,THC,CH4 및 배출가스 입자상 물질(PM)까지 중량단위분석(g/km) 및 연비(km/l) 단위로 정밀하게 측정

  • 버스

  • 덤프트럭

  • 건설기계

  • 기타

구성 제품의 측정방식 및 중량, 규제 법규

Weight(kg) Compliance
FFM Fuel Economy Meter
CO.CO2(Non-disoersive IR)		 Measures CO/CO2 and, with EFM, calculates fuel
economy Optionally measures O2		 10.0 US EPA 40 CFR part 1065
UN/ECE.Reg.49
CE
NOx NO.NO2(Non-dispersive UV) Measures NO/NO2 14.2
FID Flame lonization Detector Measures THC 12.8
HTF Flow Tube/Heated Filter Measures exhaust flow and provides sample
conditioning		 Tube size
dependent
MPS Micro-Proportional Sample System Dilutes exhaust sample proportionally(with EFM) or fixed 17.5 US EPA CFR40 part 1065
CE
CPM Continuous Particulate Module Measures particulate number or mass(continuous) 20.0
PFS Particulate Filter System Measures particulate mass 21.0
PDCM Power Distribuction Control Module Distributes power to all modules 10.7 CE

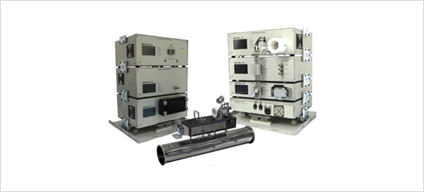

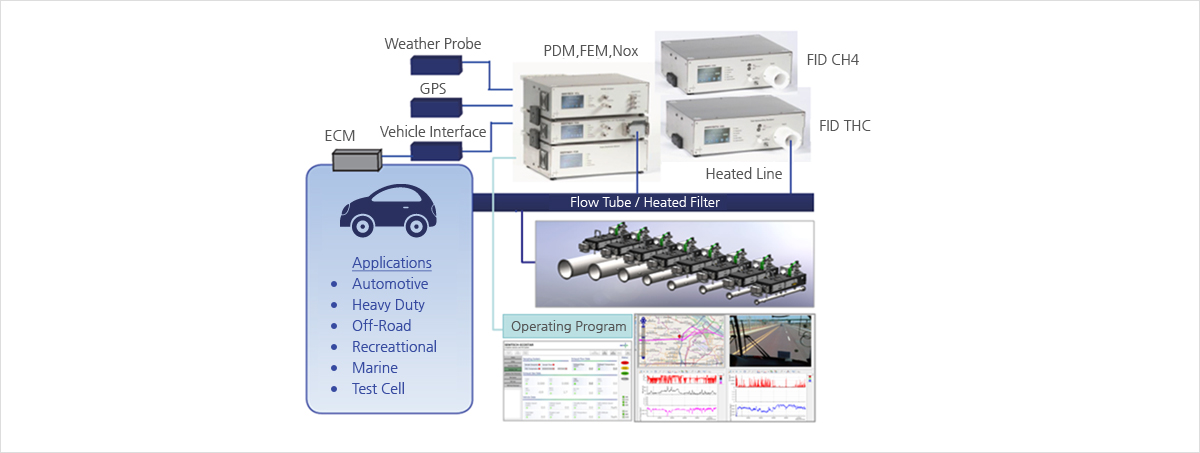

가스상 입자 배출가스 분석기 장비연결 구성도

가스상 배출가스 PEMS 장비 측정방식

구분 THC CH4 CO CO2 NO NO2 EFM
측정
원리		 FID FID NDIR NDIR NDUV NDUV PITOT
측정
범위		 0-100ppmC
0-30,000ppmC		 0-100ppmC4
0-30,000ppmC4		 0~8% 0~20% 0~3,000ppm 0~500ppm 1,000cc
~ 20,000cc
분해능 0.1ppmC 0.1ppmC 10ppm 0.01% 0.3ppm 0.3ppm 1 CFM
직선성 Intercept ≤ 0.5%
of range
0.990 ≤ Slope ≤ 1.010
SEE ≤ 1.0% of range
R2 ≥ 0.998		 ← intercept ≤0.5% of range
0.99 ≤ Slope ≤ 1.01
R2 ≥0.998		 ← intercept ≤0.5% of range
0.99 ≤ Slope ≤ 1.01
R2 ≥0.998		 ← < 1.0% of full
scale
정밀도 ± 2% ± 2% ± 3% ± 3% ± 2% ± 2% ± 1%
재현성 ± 1.0% ± 1.0% ± 2% ± 2% ± 1% ± 1% -
Span
Drift		 ± 1.0% ± 2% ± 2% ± 2% ± 2% -
Zero
Drift		 ± 5ppmC ± 1.0% ± 0.005% ± 0.1% ± 2ppm ± 2ppm -
응답
시간		 < 3.5초 < 3.5초 < 3.5초 < 3.5초 < 3.5초 < 3.5초 -

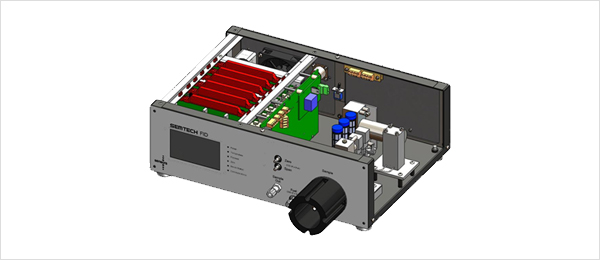

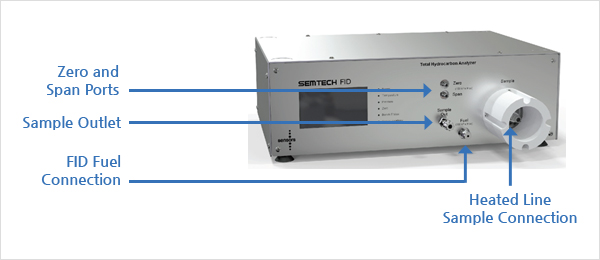

SEMTECH FID THC 분석기

  • 특징

    측정항목 : THC

    측정방식 : FID

    Heated Filter, Heated Sample line, 스테인레스 스틸 피팅으로 온도제어 용이

    히팅 온도 : 약 200℃

    워터트랩, Nafion 드라이어 장착

    측정범위 조절 가능

    진동 및 충격에 강한 설계

주요사양

측정 범위(조절가능) 최소 : 0-90ppmC 전원 220~240VAC
최대 : 0-30,000ppmC 사용온도 -10℃~45℃
정밀도 ± 1% 중량 12kg
재현성 ± 1% 데이터 전송 Ethernet, USB
Zero drift ± 1% 예열시간 40~60분
응답시간 < 3.5초 샘플라인 온도 최대 200℃

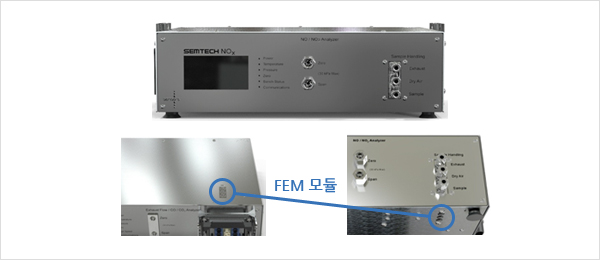

SEMTECH NOx NO,NO2 분석기

  • 특징

    측정항목 : NO, NO2

    측정방식 : NDUV

    다른 측정모듈과 별도로 독립운영 가능

    듀얼포트 기능으로 독립운영 시 패널 전면의 샘플라인을
    사용하거나, 다른모듈과 통합운영시 gas interconnector를
    이용하여 FEM 모듈로 들어오는 샘플을 내부적으로 연결

  • Gas Interconnector

주요사양

측정 범위 NO : 0-3,000ppm 응답시간 < 3.5초
NO2 : 0-500ppm 분해능 0.3ppm
정밀도 ± 2% Flow rate 3 LPM
재현성 ± 1% 전원 12VDC / 110VAC~220VAC
Zero drift ≤ 2ppm(absolute) 중량 13kg
Span Drift ± 2%(span value) 데이터 전송 Ethernet, USB

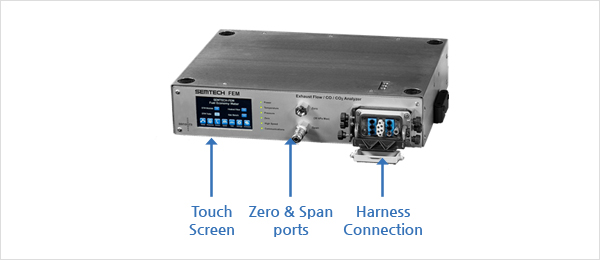

SEMTECH FEM(Fuel Economy Meter, CO,CO2 분석기)

  • 특징

    측정항목 : CO, CO2, HC, O2

    측정방식 : NDIR(CO, CO2, HC), 전기화학식(O2)

    O2 센서를 이용한 Leak testing 기능

    EFM과 연결하여 높은 정밀도로 배출가스 농도, 유량, 연비 등 실시간 모니터링

주요사양

CO CO2 HC O2
측정 범위 0 - 8% 0 - 20% 0~2,000ppm / 0~4,000ppm 0-25%
분해능 10 ppm 0.01% 1ppmC6 0.1%
정밀도 ± 2% ± 2% ± 3% ± 2%
재현성 ± 2% ± 2% ± 2% ± 0.1%
Span Drift ± 2% ± 2% < 2%
Zero Drift ± 0.005% ± 0.1% < 0.1%

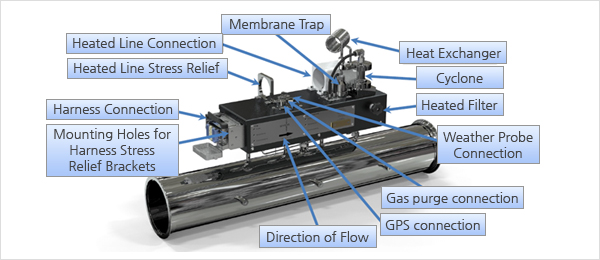

SEMTECH EFM(Exhaust Flow Meter)

  • 특징

    측정항목 : 자동차배출가스유량

    측정방식 : Pitot 차압방식

    장점 : 동결방지 시스템

    멀티 포인트 압력 고정밀센서

    차량 Back Pressure 보정기능

    자동 퍼지 기능

    자동 영점기능

주요사양

측정 온도 -5℃ ~ 700℃ 전원 12VDC
정밀도 ± 1% 사용온도 -10℃ ~ 45℃
유량 정밀도 ± 2% reading or 0.5% full scale 응답시간 < 2.5초
웜업시간 60분 통신 RS 232
데이터 속도 5Hz 분해능 0.1kg/hr

SEMTECH DUAL FID (CH4 분석기)

  • 특징

    측정항목 : CH4, THC

    측정방식 : FID

    Heated Filter, Heated Sample line, 스테인레스스틸 피팅으로 온도제어 용이

    히팅 온도 : 약 200℃

    워터트랩, Nafion 드라이어 장착

    측정범위 조절 가능

    진동 및 충격에 강한 설계

주요사양

측정범위
(조절가능)		 최소 : 0~10ppmC4 전원 115VAC
최대 : 0~100,000ppmC4 사용온도 -10℃~45℃
정밀도 ± 2% 중량 23kg
재현성 ± 1.0% 데이터 전송 Ethernet, USB
Zero drift ± 1% 응답시간 < 3.5초

입자상 배출가스 PEMS 장비 측정방식

구분 CPM+PFS+MPS PM2
측정 원리 Ion Mobility & gravimetric PM Ion Mobility & gravimetric PM
측정 범위 Min : 23 nm / Max : 2.5 μm Min : 23 nm / Max : 2.5 μm
측정 농도 From 1 μg/m3 to 250 mg/m3 From 1 μg/m3 to 250 mg/m3
최대 데이터 측정 10 Hz (High-speed internal averaging) 5Hz (High-speed internal averaging)
응답 시간 < 0.3초 < 2.5초

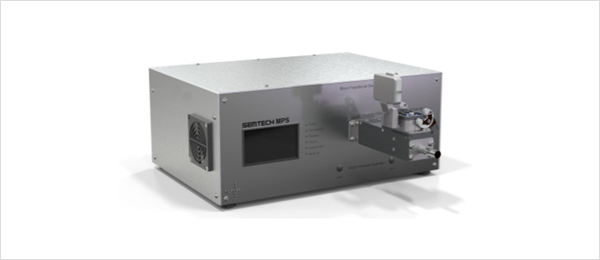

SEMTECH MPS(Micro Proportional Sampling System)

  • 특징

    적용항목 : 희석 공기 조절

    고속 : 최대 10Hz의 속도로 작동

    구성 가능한 희석 비율 : 장치를 4:1~60:1 범위의 희석 비율로 설정

    그래픽 패널 디스플레이 : 전체 색상, 그래픽 터치 스크린은 라이브 데이터를 표시

    견고한 건설 : 오프 하이웨이 테스트를 포함한 가혹한 환경에서 유닛을 사용가능

    충격 저항 : 기계적 설계는 충격과 진동에 대한 저항력을 최적화하여 사용 중인
    극한 환경에서 정확한 데이터 보장

주요사양

샘플 유량 < 5.0 l / min 전원 12VDC (공칭) 110 or 240 VAC
송출 유량 14l / min 까지 사용온도 -10℃ ~ 45℃
전송 속도 10 Hz 중량 17.5kg
CONSTANT DILUTION RATIO 4:1 to 60:1 데이터 전송 USB
PROPORTIONAL DILUTION RATIO 7:1 면적 43.7 x 31.2 x 18.0 cm

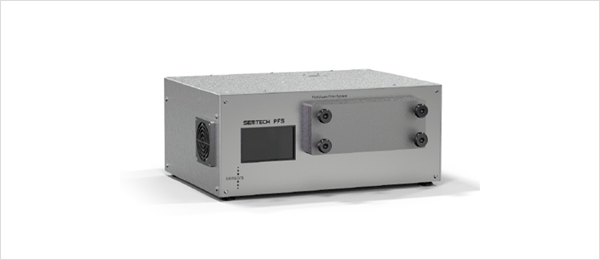

SEMTECH PFS (Particulate Filter System)

  • 특징

    측정항목 : PM

    측정방식 : Gravimetric

    직접 샘플 경로 : 희석 샘플은 가스 상호 연결을 통해 MPS에서 PFS로
    직접 라우팅 되며, 이는 MPS모듈의 하단 입구를 PFS모듈의 상단 입구에 연결

    QUICK-RELEASE 필터 어셈블리 : 동시에 3개의 필터에 모두 액세스

    소형 및 경량 : 소형 및 대형 엔진의 측정 요건을 모두 충족 동시에 소형이고 경량디자인

    진동 및 충격에 강한 설계

주요사양

샘플 유량 5-10 SLMP 전원 12VDC (공칭) 110 or 240 VAC
준비 시간 20도 대기에서 60분 사용온도 -10℃ ~ 45℃
필터 소자 지름 47nm 중량 21.0kg
데이터 전송 USB 면적 43.6 x 31.1 x 18.0 cm

SEMTECH CPM (Continuous Particulate Measurement)

  • 특징

    측정항목 : PM

    측정방식 : Ion Mobility

    PM Mass 또는 Number를 측정하기 위해 구성 가능

    작동 중이지 않은 상태에서 오염되지 않은 상태로 유지 : 모듈은 제로 에어
    솔레노이드로 구성되어 있으며, 대기 기능을 제공

    충격 저항 : 기계적 설계는 충격과 진동에 대한 저항력을 최적화하여 가장 가혹한
    환경에서 데이터 획득을 보장

주요사양

측정 입자 사이즈 최소 : 23 nm / 최대 : 2.5 μm 전원 12VDC (공칭) 110 or 240 VAC
측정농도 1 μg/m3 에서 250 mg/m3 까지 사용온도 -10℃ ~ 45℃
전송 속도 10 Hz 중량 20kg
데이터 전송 USB 응답 시간 < 0.3초
면적 43.6 x 31.1 x 17.9 cm

SEMTECH PM2

  • 특징

    SEMTECH®PM2은 실시간 및 누적 PM대량 측정을 결합한 실도로
    미립자(PM)측정 장치. 실시간 PM질량 측정은 이온 이동성 기법을 기반으로 하며,
    누적 PM질량 측정은 산업 표준 47mm필터 카트리지를 사용하여
    중량 측정 방법에 기초.

    이 두 가지 기술을 결합하여 SEMTECH®2는 미국 EPA의 40CFRPart1065 요건을
    충족.

    SEMTECH®PM2은 독립형으로 미립자 질량을 측정할 수 있도록 설계.

    SEMTECH®ECOSTAR 또는 SEMTECH®LDV 제품군과 함께 사용가능 (호환성)

주요사양

측정방식 Ion mobility Gravimetric PM 전원 12VDC (공칭) 110 or 240 VAC
측정 입자 사이즈 최소 : 23 nm / 최대 : 2.5 μm 사용온도 -10℃ ~ 45℃
측정농도 1 μg/m3 에서 250 mg/m3 까지 중량 19kg
CONSTANT DILUTION RATIO 4:1 to 60:1 최대 데이터 전송속도 5Hz
응답 시간 < 2.5초 면적 17.2 x 12.3 x 7.0 cm
