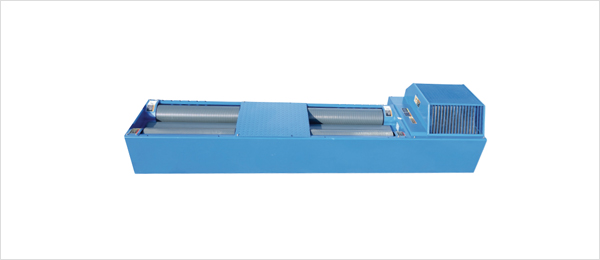

5.5톤 차대동력계

  • 특징

  • 제조사 : 독일 마하(MAHA) / ㈜자스텍

  • 국내 1호 환경 측정 기기 형식승인 취득(2002.4.19)

  • ISO 9001, CE, BAR97 인증 획득

  • 도로주행 조건에서 파워, 토크 측정

  • 완벽한 정밀제어 및 프로그램 지원

  • 학교, 연구소 자동차 교육 및 성능시험 적합

  • 각종 부하검사 (ASM2525+IDLE, 러그다운 3모드, KD-147, IM240)모드 가능

  • 배출가스 중량 분석기(VMAS;옵션사항)와 연계한 IM240모드 지원

  • 동력흡수장치(PAU)

  • 양방향 회전가능 (검사차량 진입 양방향 가능)

롤러세트 최고속도 200 km/h 롤러직경 217 mm
회전방향 양방향 롤러표면 파우더코팅
리프트 구조 일체형 작동방식 공압식
압축공기 6 ~ 10bar
PAU 코일수량 8개
구동모터
(예열 및 코스트 다운)		 3상모터 9.3A 출력 2.2 kW
최대속도 80km/h
일반사항 작동전압 AC 220/380V (50 / 60Hz) 작동전류 16A
허용중량 5,500 kg 최대출력 500PS
크기 3,794W x 1,030D x 460H [mm]

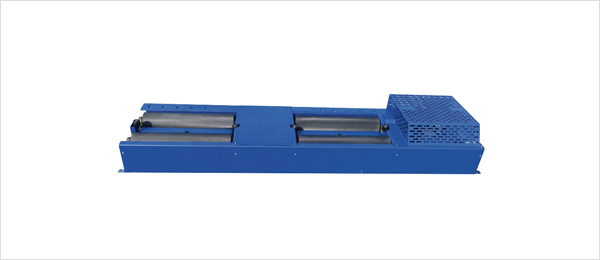

10톤 차대동력계

특징

  • 초광폭 와이드 검사 트랙

  • 고강도 철판(6~8T)을 기본으로 10톤 하중 프레임 설계

  • 최소 손실 마력 및 최대 냉각 설계로 내구성 극대화

  • 과열 방지 기능의 고출력 모터 채용

  • 7.5kW(10HP)

  • 프레임 부식 방지를 위한 프레임 아연 도금 처리

  • 롤러 슬립 방지를 위한 특수 가공 및 특수 코팅(특허공법)

  • 리프트 대용량 에어 벨로우즈 4개 장착

  • 각종 부하검사 (ASM2525 + IDLE, 러그다운 3모드, KD-147)모드 가능

  • 소형차의 안전을 위한 내측 안전 이중 롤러

  • 사용자의 편의를 위한 외부 리프트 업/다운 스위치 및 안전을 위한 비상 정지 버튼

일반 사항 최대 허용 축중 10,000 kg
크기 3,800W x 1,030D x 460H [mm]
작동 전압 AC 380V (50 / 60Hz)
롤러 세트 롤러 직경 216 mm
롤러 길이 1,000 mm
최대 속도 160 km/h
롤러 표면 너얼링경화/금속특수코팅
트랙 내측 710 mm
트랙 외측 2,680 mm
회전 방향 단방향
PAU 1 개
코일 16 개
냉각 방식 공랭식
구동 모터 출력 7.5 kW
최대 속도 95 km/h
리프트 작동 방식 공압식 (일체형)
작동 속도 5초 이내
압축 공기 Min. 6 bar / Max. 10 bar
에어 벨로우즈 4 개
센서 속도 측정 센서 엔코더
중량 측정 센서 로드셀
PAU (Power Absorber Unit) 0 ~ 509PS (0.1PS)

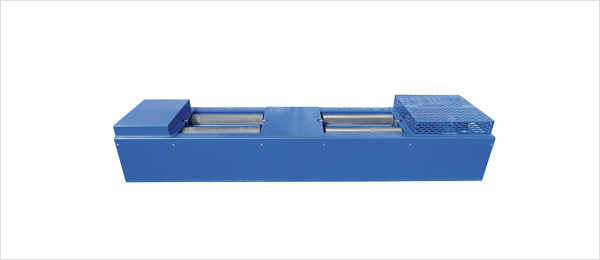

하이브리드형 차대동력계

  • ㈜자스텍 하이브리드형 차대동력계는

    제동력 시험기, 속도계 시험기(B.S 검사기기)와 차대동력계의 기능을 1대의 기기에
    통합한 기기로써 국내 최초로 형식승인 취득

특징

  • 고강도 철판(6~8T)을 기본으로 15톤 하중

  • 프레임 설계

  • 강력하고 확실한 제동력 전달을 위한 최적화 설계

  • 최소 손실 마력 및 최대 냉각 설계로 내구성 극대화

  • 차량 이탈 방지용 외측, 내측 안전 롤러 2중채용

  • 과열 방지 기능의 고출력 모터 채용 11kW(15HP)

  • 프레임 부식 방지를 위한 프레임 아연 도금 처리

  • 롤러 슬립 방지를 위한 특수 가공 및 특수코팅(특허공법)

  • 리프트 대용량 에어 벨로우즈 6개 장착

  • 각종 부하검사 (ASM2525 + IDLE, 러그다운 3모드, KD-147) 모드 가능

  • 사용자의 편의를 위한 외부 리프트 업/다운 스위치 및 안전을 위한 비상 정지 버튼 지원

일반 사항 최대 허용 축중 15,000 kg
크기 4,410Wx1,030Dx1,000H [mm]
작동 전압 AC 380V (50 / 60Hz)
롤러 세트 롤러 직경 212 mm
롤러 길이 1,000 mm
최대 속도 160 km/h
롤러 표면 너얼링경화/금속특수코팅
트랙 내측 850 mm
트랙 외측 2,850 mm
회전 방향 단방향
PAU 1 개
코일 16 개
냉각 방식 공랭식
구동 모터 출력 7.5 kW (제동력 시험 3.75 kW)
최대 속도 95 km/h
리프트 작동 방식 공압식 (일체형)
작동 속도 5초 이내
압축 공기 Min. 6 bar / Max. 10 bar
에어 벨로우즈 6 개
센서 속도 측정 센서 엔코더
중량 측정 센서 로드셀
입차 감지 포토셀
PAU (Power Absorber Unit) 0 ~ 603PS (0.1PS)

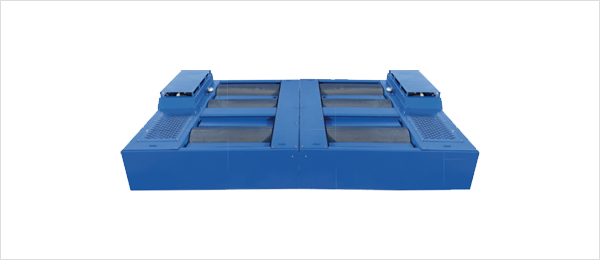

대형 차대동력계

특징

  • 충격 흡수 및 고출력 동력 전달 고무댐퍼로 적용

  • 고강도 철판(6~8T)을 기본으로 15톤 하중 프레임 설계

  • 최소 손실 마력 및 최대 냉각 설계로 내구성 극대화

  • 과열 방지 기능의 고출력 모터 11kW(15HP)

  • 프레임 부식 방지를 위한 프레임 아연 도금 처리

  • 롤러 슬립방지를 위한 특수가공 및 특수코팅

  • 리프트 대용량 에어 벨로우즈 18개 장착

  • 각종 부하검사 (러그다운3모드, KD-147) 모드

  • 3개의 리프트로 차량 진, 출입 원활

  • 사용자의 편의를 위한 외부 리프트 업/다운 스위치 및 안전을 위한 비상 정지 버튼 지원

일반 사항 최대 허용 축중 15,000 kg
크기 4,190W x 2,600D x 600H [mm]
작동 전압 AC 380V (50 / 60Hz)
롤러 세트 롤러 직경 452 mm
롤러 길이 1,050 mm
최대 속도 180 km/h
롤러 표면 너얼링경화/금속특수코팅
트랙 내측 700 mm
트랙 외측 2,800 mm
회전 방향 단방향
PAU 2 개
코일 32 개
냉각 방식 공랭식
구동 모터 출력 11 kW
최대 속도 95 km/h
리프트 작동 방식 공압식 (일체형)
작동 속도 5초 이내
압축 공기 Min. 6 bar / Max. 10 bar
에어 벨로우즈 18 개
센서 속도 측정 센서 엔코더
중량 측정 센서 로드셀
PAU (Power Absorber Unit) 0 ~ 1,048PS (0.1PS)
